Где скачать паспорт и даташит Renishaw EQUATOR-300?
Renishaw EQUATOR-300 — компактная гибкая система контроля деталей (gauging system), которая работает по принципу сравнительного измерения: деталь сопоставляется с эталоном, а не измеряется в абсолютных координатах, как на классической координатно-измерительной машине (КИМ). За счёт этого система переносит основную погрешность на температурный дрейф эталона, а не станины, и позволяет вести контроль прямо в цехе, рядом со станком с ЧПУ.
- Назначение и принцип работы
- Технические характеристики
- Комплектация и щупы
- Установка и настройка
- Эксплуатация и обслуживание
- Где купить оригинальный EQUATOR-300
Назначение и принцип работы
EQUATOR-300 предназначен для быстрого повторного контроля партий деталей на серийном производстве — там, где важна не абсолютная метрология, а стабильное сравнение «деталь-эталон» с высокой повторяемостью и минимальным временем цикла. Система использует контактный сканирующий щуп, который снимает координаты точек на поверхности детали и сравнивает их с ранее записанной эталонной программой измерения (мастер-деталью).
Ключевое отличие от классической контактной измерительной системы для станка — EQUATOR не встроен в станок, а работает как отдельный контрольный пост в цехе. Благодаря алгоритму компенсации температурного дрейфа Renishaw система сохраняет повторяемость измерений даже при колебаниях температуры цеха, что снимает требование к отдельному термостабилизированному помещению.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип оборудования | Гибкая гейджинг-система сравнительного контроля деталей |
| Принцип измерения | Сканирование поверхности контактным щупом с сопоставлением к эталонной программе |
| Щуп/датчик | Сканирующий контактный щуп Renishaw с комплектом стилусов |
| Компенсация температуры | Программная компенсация дрейфа без термостатирования помещения — уточняйте диапазон по паспорту производителя |
| Программное обеспечение | Renishaw Equator software / MODUS — построение программ контроля и отчётов |
| Область применения | Серийный контроль на станке или рядом с ним, приёмка партий деталей |
| Крепление детали | Приспособление-оснастка под конкретную деталь, изготавливается под заказ или типовая |
Комплектация и щупы
EQUATOR-300 поставляется с набором стилусов и щупов под конкретную задачу контроля — от простых прямых стилусов до звёздообразных конфигураций для сложных поверхностей. Комплект щупов подбирается под геометрию детали и требуемую точку доступа, поэтому в каталоге предусмотрено несколько исполнений одного назначения.

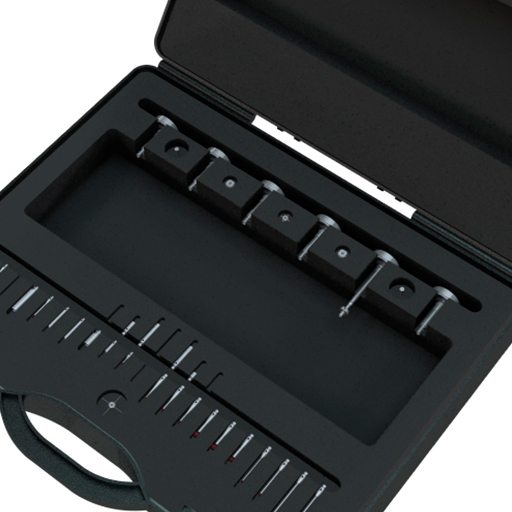

Один из типовых комплектов сменных щупов и стилусов для гейджинг-системы EQUATOR, применяется при контроле деталей средней сложности.
Альтернативная конфигурация комплекта стилусов для доступа к труднодоступным элементам детали при контроле на EQUATOR-300.
Помимо самих щупов, в состав рабочего места входят стилусы, набор для очистки контактных элементов и программное обеспечение для построения программ контроля — эти позиции стоит уточнять отдельно под конкретную задачу, полный перечень доступен в разделе щупов Renishaw в каталоге.
Установка и настройка
Перед началом работы EQUATOR-300 калибруется по эталонному изделию — мастер-детали, которая должна быть максимально приближена по геометрии и материалу к контролируемой партии. Далее в программном обеспечении задаются контрольные точки сканирования, допуски и алгоритм сравнения. Установка выполняется на ровное стабильное основание рядом с зоной обработки, без специальных требований к фундаменту, что отличает EQUATOR от классической стационарной КИМ.
Для повторяемости результатов важно использовать одно и то же приспособление фиксации детали при каждом цикле контроля — люфт или смещение оснастки напрямую снижает точность сравнения.
Эксплуатация и обслуживание
В процессе эксплуатации регулярно проверяется состояние стилусов — на кончиках накапливается износ и загрязнение, что искажает результат сканирования. Периодическая переповерка по мастер-детали и чистка контактных элементов входят в базовый регламент обслуживания; конкретные интервалы уточняйте по руководству производителя для вашей конфигурации системы.
Где купить оригинальный Renishaw EQUATOR-300?
«Эффективное производство» поставляет оригинальные комплектующие Renishaw для гейджинг-систем EQUATOR — щупы, стилусы, комплекты обслуживания и программное обеспечение. На все позиции действует гарантия 12 месяцев, предоставляется техническая документация и поддержка по подбору конфигурации под конкретную деталь.
Заключение
Renishaw EQUATOR-300 закрывает нишу между ручным контролем и полноценной КИМ: система быстро настраивается под новую деталь, не требует термостабилизированного помещения и подходит для контроля прямо в цехе. Правильный подбор комплекта щупов и стабильная оснастка фиксации детали — два фактора, которые определяют повторяемость измерений на практике.
Частые вопросы
- Чем EQUATOR-300 отличается от классической КИМ?
- EQUATOR-300 работает по принципу сравнения детали с эталоном, а не абсолютного измерения координат, поэтому не требует термостабилизированного помещения и подходит для цехового контроля рядом со станком.
- Нужна ли мастер-деталь для работы системы?
- Да, эталонная мастер-деталь обязательна — по ней калибруется программа сравнительного контроля перед началом серийных измерений.
- Какие щупы подходят для EQUATOR-300?
- Система комплектуется сменными стилусами и щупами Renishaw под геометрию контролируемой детали, доступно несколько исполнений комплектов.
- Как часто нужно переповерять систему по мастер-детали?
- Периодичность зависит от условий эксплуатации и требований к точности, конкретный интервал уточняйте по руководству производителя.
- Можно ли использовать EQUATOR-300 без отдельного помещения для метрологии?
- Да, за счёт программной компенсации температурного дрейфа система рассчитана на установку прямо в цехе рядом с зоной обработки.
