Ошибка FANUC PSM Alarm 03: перегрев радиатора силового модуля — причины и устранение
Авария PSM Alarm 03 на стойках FANUC сигнализирует о превышении допустимой температуры радиатора силового модуля (Power Supply Module, PSM) — блока, который преобразует сетевое напряжение в постоянное напряжение звена постоянного тока для питания сервоусилителей и шпиндельного привода. Станок останавливается принудительно, потому что дальнейшая работа при перегреве грозит выходом из строя силовых ключей и конденсаторов. Ошибка редко возникает мгновенно — обычно ей предшествуют недели постепенного роста тепловой нагрузки, которые можно было отследить и предотвратить. В этом руководстве разбираем механизм перегрева, диагностику по шагам и типичные ошибки при устранении неисправности.
- Что физически происходит внутри PSM при перегреве
- Основные причины срабатывания PSM Alarm 03
- Порядок диагностики: от простого к сложному
- Сравнение моделей PSM и их тепловых режимов
- Ремонт и замена модуля
- Профилактика и регламент обслуживания
- Типичные ошибки при устранении аварии
- Заключение
Что физически происходит внутри PSM при перегреве
Силовой модуль PSM состоит из входного выпрямителя, конденсаторов звена постоянного тока и модуля IGBT-транзисторов (силовых ключей, коммутирующих ток с высокой частотой). При работе на них выделяется тепло, которое отводится через алюминиевый радиатор с принудительным обдувом вентилятором. На радиаторе установлен термодатчик — терморезистор или термопара, — сигнал с которого поступает в схему управления модулем.
Когда температура радиатора превышает пороговое значение (конкретный порог зависит от модели PSM, уточняйте по руководству station), система защиты формирует сигнал аварии, и стойка ЧПУ выводит на экран PSM Alarm 03. Задача защиты — остановить преобразование мощности до того, как перегрев приведёт к деградации паяных соединений, пробою транзисторов или вскипанию электролита в конденсаторах. То есть авария 03 — это не поломка сама по себе, а корректная реакция системы на условия, которые к поломке ведут.
Основные причины срабатывания PSM Alarm 03
Причины делятся на три группы: недостаточный теплоотвод, избыточная тепловая нагрузка и неисправность цепи измерения температуры.
- Загрязнение радиатора и вентилятора. Металлическая пыль и охлаждающая эмульсия оседают на рёбрах радиатора, снижая площадь эффективного теплообмена. Это самая частая причина в цехах с интенсивной фрезерной или шлифовальной обработкой.
- Остановка или снижение оборотов вентилятора обдува. Изношенные подшипники, забитая пылью крыльчатка или отказ самого вентилятора охлаждения резко ухудшают отвод тепла даже при чистом радиаторе.
- Высокая температура в шкафу управления. Забитые фильтры вентиляции шкафа, неисправность кондиционера или размещение шкафа рядом с источником тепла повышают температуру воздуха на входе в PSM.
- Повышенная нагрузка на привод. Затупленный инструмент, завышенная подача, частые реверсы шпинделя увеличивают ток через силовые ключи и, соответственно, тепловыделение.
- Деградация термопасты между IGBT-модулем и радиатором. Со временем термопаста высыхает и теряет теплопроводность, из-за чего тепловое сопротивление контакта растёт, а датчик фиксирует локальный перегрев быстрее.
- Неисправность самого термодатчика или его цепи. Обрыв или межвитковое замыкание в проводке датчика иногда даёт ложное срабатывание аварии при фактически нормальной температуре.
- Скачки сетевого напряжения. Просадки или колебания питающей сети заставляют выпрямитель работать в нештатном режиме, что также повышает тепловыделение.
Порядок диагностики: от простого к сложному
Диагностику стоит вести от самых вероятных и дешёвых причин к более трудоёмким, чтобы не разбирать модуль без необходимости.
- Отключите питание станка и визуально осмотрите радиатор PSM через вентиляционные отверстия шкафа — при явном слое пыли или эмульсии причина, вероятнее всего, найдена.
- Проверьте работу вентилятора обдува модуля: при включённом станке он должен вращаться стабильно, без посторонних звуков и биения.
- Измерьте температуру воздуха внутри шкафа управления в рабочем режиме — превышение нормы, указанной в руководстве станка, говорит о проблеме с общей вентиляцией шкафа, а не только с PSM.
- С помощью диагностического меню ЧПУ считайте текущее показание температуры радиатора PSM, если такая функция доступна на конкретной модели стойки, и сравните с паспортным порогом срабатывания.
- Проверьте историю аварий: если PSM Alarm 03 появляется сразу после включения без нагрузки, это указывает на неисправность датчика или его цепи, а не на реальный перегрев.
- При подозрении на деградацию термопасты или отказ силовых ключей модуль снимают для внутреннего осмотра — эту операцию выполняют квалифицированные специалисты сервисной службы.

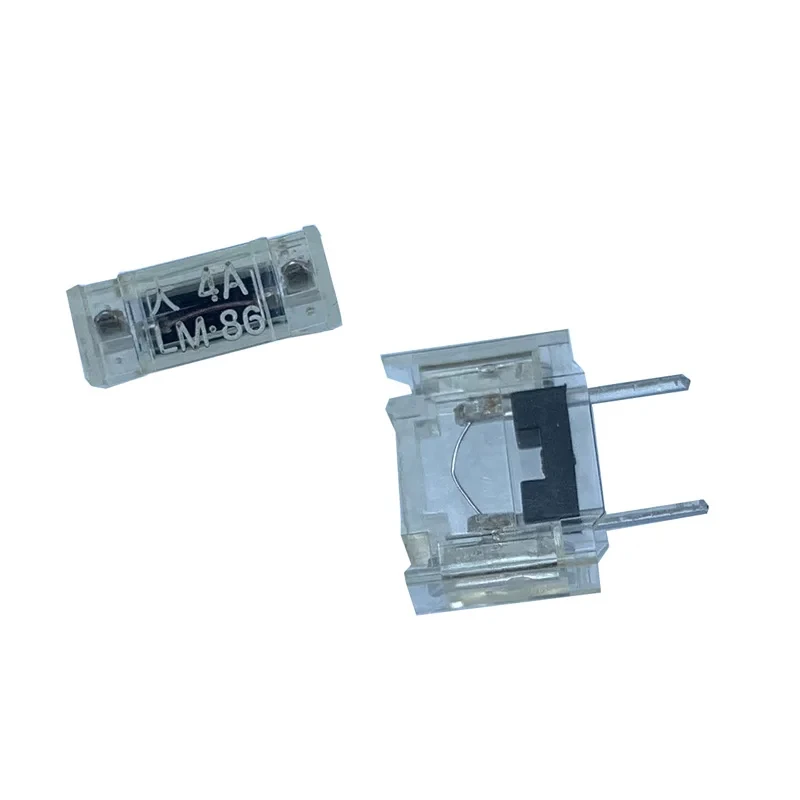

При повторяющихся перегрузках силового модуля и связанных с ними бросках тока предохранитель принимает удар на себя раньше, чем повреждаются дорогостоящие силовые ключи — его состояние стоит проверять при каждой диагностике PSM.
Сравнение моделей PSM и их тепловых режимов
Модули серии Alpha PSM различаются по номинальной мощности, и от неё напрямую зависит площадь радиатора, требования к вентиляции шкафа и допустимая длительная нагрузка. Чем выше номинал модуля относительно фактической нагрузки станка, тем меньше вероятность хронического перегрева.
| Модель PSM | Типовое применение | Особенности теплового режима |
|---|---|---|
| Alpha PSM-18 HV | Небольшие станки, лёгкая нагрузка на привод | Компактный радиатор, чувствителен к загрязнению вентиляции шкафа |
| Alpha PSM-30 HV | Универсальные фрезерные и токарные центры | Средний запас по мощности, наиболее частая модель в парке станков |
| Alpha PSM-45 | Станки с повышенной мощностью шпинделя | Требует стабильного обдува при длительной работе на максимальных режимах |
| Alpha PSM-55 | Тяжёлые обрабатывающие центры, многоосевые станки | Наибольший теплоотвод, но и наиболее критична чистота радиатора из-за большей площади рёбер |
Точные пороги срабатывания температурной защиты и рекомендуемые интервалы обслуживания вентиляции уточняйте по руководству конкретного станка и документации на модуль PSM.
Одна из наиболее востребованных моделей PSM для замены при подтверждённом отказе силовых ключей или необратимой деградации радиатора после длительного перегрева.
Подходит для станков с повышенной мощностью привода, где хроническое приближение к тепловому пределу штатного модуля меньшей мощности требует перехода на следующий типоразмер.
Ремонт и замена модуля
Если чистка радиатора, замена вентилятора и проверка вентиляции шкафа не устранили аварию, а показания температуры продолжают расти при неизменной нагрузке, вероятна внутренняя неисправность модуля: деградация термопасты, отказ термодатчика или частичный пробой силовых ключей. В этом случае возможны два пути:
- Ремонт модуля. Замена термопасты, чистка внутренних полостей, замена термодатчика — работы, требующие вскрытия корпуса и опыта работы с силовой электроникой. Самостоятельное вмешательство без специализированного оборудования рискованно: неверная сборка радиаторного узла ухудшит теплоотвод ещё сильнее.
- Замена модуля целиком. Оправдана при повреждении силовых ключей или конденсаторов, а также когда стоимость ремонта приближается к стоимости нового модуля. Важно подобрать точный аналог по артикулу и мощности, а не устанавливать модуль «на глаз» по внешнему сходству.
При выборе модуля на замену стоит ориентироваться на характеристики привода и параметры сети, а также на общую схему типовых отказов силовых приводов — это помогает понять, не является ли перегрев PSM следствием проблемы в смежном узле, например в сервоусилителе.
Модуль повышенной мощности для тяжёлых обрабатывающих центров — при выборе замены важно сверить артикул с оригинальным заводским обозначением станка.
Профилактика и регламент обслуживания
Большинство случаев PSM Alarm 03 предотвращаются регулярным обслуживанием, а не ремонтом постфактум. Рекомендуемый минимум профилактических мер:
- Чистка радиатора PSM и фильтров вентиляции шкафа управления сжатым воздухом — периодичность зависит от запылённости цеха, уточняйте по регламенту станка.
- Проверка работоспособности вентилятора обдува модуля на слух и по факту реального вращения при каждом плановом ТО.
- Контроль температуры внутри шкафа управления штатным термометром или встроенной диагностикой ЧПУ.
- Учёт нагрузки на привод: не работать с затупленным инструментом дольше нормативного срока, поскольку это напрямую увеличивает ток через силовые ключи.
- Контроль качества питающей сети — стабилизаторы напряжения снижают риск нештатных режимов работы выпрямителя.
Общие принципы диагностики перегрева силовой электроники приводов во многом схожи между разными узлами станка, поэтому регламент обслуживания PSM стоит согласовывать с общим планом ТО электрошкафа.
Типичные ошибки при устранении аварии
При разборе PSM Alarm 03 инженеры чаще всего допускают несколько повторяющихся ошибок:
- Сброс аварии без выяснения причины — станок работает до следующего срабатывания, а тем временем деградация модуля продолжается.
- Игнорирование состояния вентиляции всего шкафа управления и фокусировка только на самом модуле PSM.
- Замена вентилятора без чистки радиатора — новый вентилятор не решает проблему, если рёбра забиты эмульсией.
- Установка аналогового модуля другого производителя без проверки совместимости по протоколу связи с приводом FANUC.
- Отсутствие проверки предохранителей и цепей питания модуля после устранения перегрева — повреждённый предохранитель может дать повторную аварию уже по другой причине.
FAQ: частые вопросы
Можно ли просто сбросить аварию PSM Alarm 03 и продолжить работу?
Технически сброс возможен, если температура радиатора уже упала ниже порога, но без устранения причины перегрева авария почти наверняка повторится, а риск повреждения силовых ключей от циклических перегревов возрастает.
Как понять, что причина в загрязнении радиатора, а не в отказе модуля?
Если после тщательной чистки радиатора и проверки вентилятора авария не возникает при той же нагрузке, причина была именно в загрязнении. Повторное срабатывание после чистки указывает на внутреннюю неисправность модуля или датчика температуры.
Сколько времени станок может работать до появления PSM Alarm 03 при постепенном загрязнении радиатора?
Единого срока нет — это зависит от интенсивности эксплуатации и запылённости цеха, поэтому температуру радиатора и состояние фильтров вентиляции стоит проверять в рамках планового ТО, не дожидаясь аварии.
Обязательно ли менять весь модуль PSM при перегреве или можно заменить только вентилятор?
Если модуль не повреждён внутренне, замены вентилятора и чистки радиатора обычно достаточно. Полная замена модуля требуется только при подтверждённом отказе силовых ключей, конденсаторов или термодатчика.
Влияет ли качество питающей сети на частоту срабатывания PSM Alarm 03?
Да. Нестабильное напряжение или его просадки заставляют выпрямитель модуля работать в нештатном режиме с повышенным тепловыделением, что увеличивает вероятность срабатывания температурной защиты.
Заключение
PSM Alarm 03 — это защитная реакция системы на реальный или ложный перегрев радиатора силового модуля, и в большинстве случаев причина устраняется на этапе чистки радиатора, проверки вентилятора и контроля температуры в шкафу управления. Более сложные случаи, связанные с деградацией термопасты, отказом термодатчика или повреждением силовых ключей, требуют вскрытия модуля и, зачастую, его замены на проверенный аналог.
Если авария повторяется после базового обслуживания или вы не уверены в диагнозе, обратитесь к специалистам ООО «Эффективное производство» — поможем подобрать точный аналог модуля PSM по артикулу станка и проведём диагностику силовой части привода на месте.
